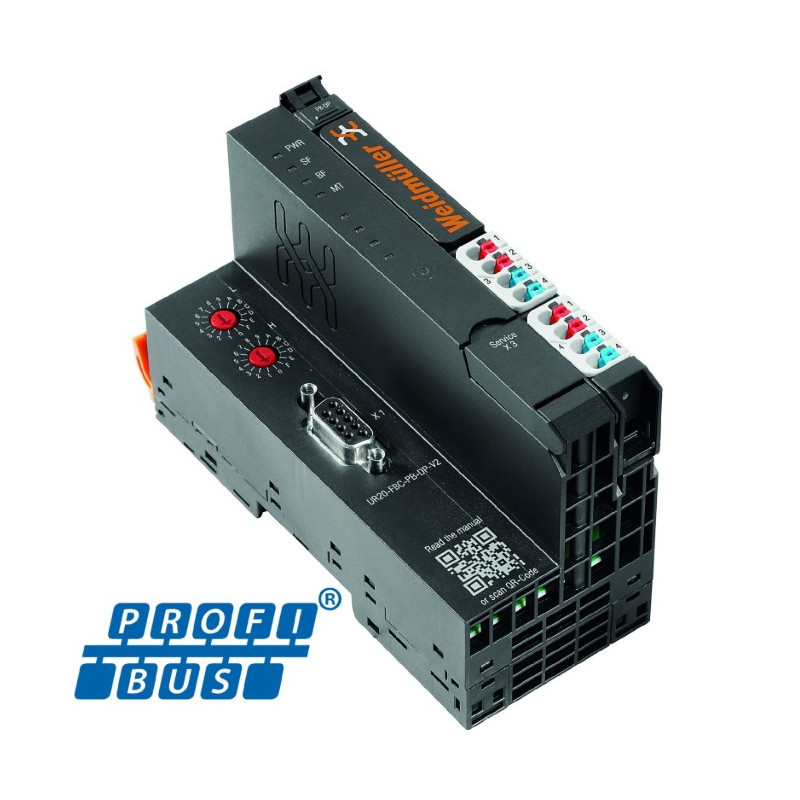

Cabecera de bus de campo de E/S remoto, IP20, PROFIBUS DP-V1
2614380000
$367.710
IVA Incluido
Impuestos incluidos
Información general
Descripción: Accoppiatore bus di campo remoto I/O, grado de protección IP20, PROFIBUS DP-V1.
Número de pedido / Número de pieza: 2614380000.
Tipo: UR20-FBC-PB-DP-V2.
EAN / GTIN: 4050118624977.
Cantidad por paquete: 1 pieza.
Fuentes: eshop.weidmueller.com • catálogo.weidmueller.com
Dimensiones & Peso
Profundidad: 76 mm (2.992 in).
Altura: 120 mm (4,724 pulgadas).
Anclaje: 52 mm (2,047 pulgadas).
Altura de fijación: 128 mm.
Peso neto: 247 g.
Fuente: eshop.weidmueller.com • catálogo.weidmueller.com
Condiciones ambientales
Temperatura de almacenamiento: –40 °C … +85 °C.
Temperatura de funcionamiento: –20 °C … +60 °C.
Humedad: 10…90 %, sin condensación.
Fuente: eshop.weidmueller.com • catálogo.weidmueller.com
Datos de conexión y construcción
Tipo de conexión: PUSH IN.
Sección conexión (flexible / rígida):
Máx.: 1,5 mm² (AWG 16).
Mín.: 0,14 mm² (AWG 26).
Carril de montaje: TS 35.
Categoría de sobretensión: II.
Grado de polución: 2.
Inflamabilidad (UL 94): V-0.
Resistencia a vibraciones y choque:
Vibraciones: 5–8.4 Hz = 3.5 mm amplitud; 8.4–150 Hz = 1 g (IEC 60068-2-6).
Choque: 15 g, 11 ms, semisinusoidal (IEC 60068-2-27).
Fuente: eshop.weidmueller.com
Alimentación eléctrica
Consumo típico (Iₛᵧₛ): 90 mA.
Corriente máxima:
Sistema: 4 A.
Entrada (Iᵢₙ): 10 A.
Salida (Iₒᵤₜ): 10 A.
Tensión de alimentación: 24 V DC ± (-15 % / +20 %), tanto para sistema, salidas e entradas.
Fuente: eshop.weidmueller.com • catálogo.weidmueller.com
Datos del sistema
Interfaz de configuración: Micro USB 2.0.
Conector: SUB-D hembra de 9 pines.
Datos (memoria):
Diagnóstico: 244 Bytes.
Parámetros: 244 Bytes.
Procesos: 488 Bytes.
Protocolo de bus de campo: PROFIBUS DP-V1.
Velocidades de transmisión:
Bus de campo: hasta 12 Mbit/s.
Bus del sistema: hasta 48 Mbit/s.
Número máximo de módulos: 64.
Separación galvánica: entre bus de campo y sistema.
Fuente: eshop.weidmueller.com • catálogo.weidmueller.com
Compatibilidad ambiental & certificaciones
RoHS: Conforme con exención (7a, 7cI).
REACH (SVHC): Plomo (CAS 7439-92-1) y 6,6'-di-terc-butil-2,2'-metilendi-p-cresol (CAS 119-47-1).
SCIP: 98e19a7e-033b-4e68-93e3-c47b30de875e.
Certificados UL / cULus: E141197 (cULus), E223527 (cULusEX).
Fuente: eshop.weidmueller.com • catálogo.weidmueller.com
Nota importante
Accesorios: Los soportes finales necesarios están incluidos con el acoplador.
Fuente: eshop.weidmueller.com
