Resumen

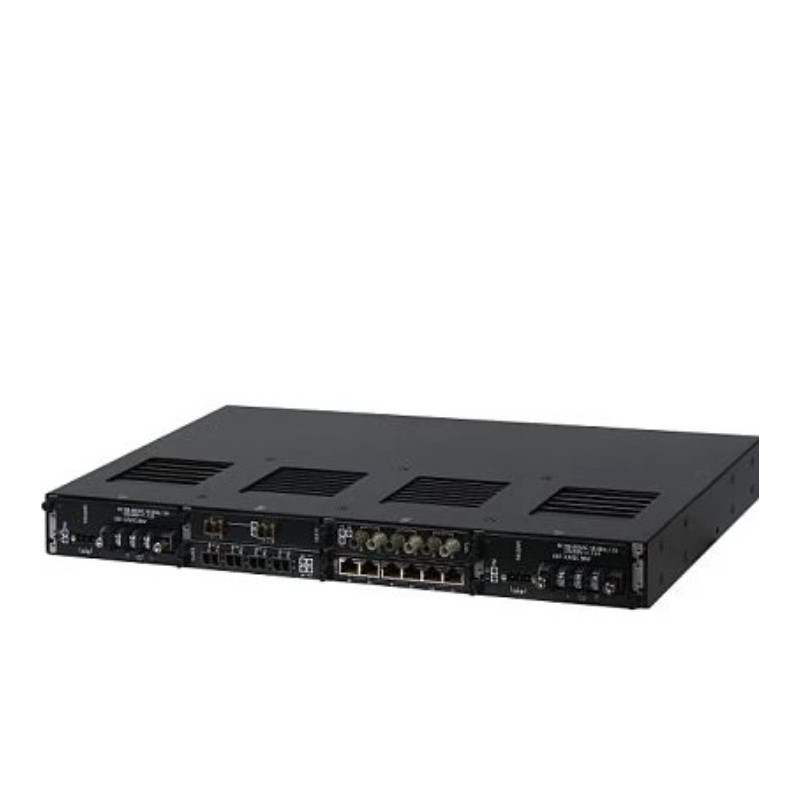

El RUGGEDCOM RX1500 es una plataforma modular de comunicaciones para aplicaciones industriales y de subestaciones. Admite enrutamiento L3, conmutación L2 y módulos de expansión (Ethernet de cobre y fibra, serie, LTE/5G, etc.), permitiendo adaptar la solución a la topología y a los requisitos de ciberseguridad del proyecto.

Configuración de la referencia

Base

• 6GK6015-0AM23-3DC0 — Chasis/controladora RX15xx con ranuras para módulos de E/S y comunicaciones.

Modificaciones de fábrica / opciones

• -Z — Pedido con Factory Options.
• A01 + B00 + C00 + D00 + E00 — Conjunto de opciones instaladas de fábrica (consultar catálogo Siemens para el significado exacto de cada código de opción).

Características principales

• Arquitectura modular con ranuras para módulos Ethernet, serie y radio celular.
• Funciones de capa 3: enrutamiento estático/dinámico (p. ej., OSPF*), VRRP* y VLANs.
• Conmutación L2 con RSTP/MSTP* y QoS* para priorización de tráfico crítico.
• Diseño para ambientes severos con amplio rango térmico y alta inmunidad EMI/EMC*.
• MTBF elevado y opciones de alimentación redundante*.
• Seguridad integrada: ACL*, DHCP Snooping*, autenticación basada en 802.1X* y gestión segura (HTTPS/SSH/SNMPv3*).

(*) Disponibilidad y alcance según versión de firmware y módulos instalados.

Interfaces e I/O (según configuración)

• Puertos Ethernet de cobre 10/100/1000BASE-T (RJ45) y/o ranuras SFP 100M/1G.
• Puertos serie (RS-232/RS-485) mediante módulos dedicados.
• Opciones de radio celular (LTE/5G) y GPS mediante módulos.
• Conectores de gestión local (USB/serie) y contactos secos*.

Rendimiento y funciones de red

• Tablas de direcciones MAC/VLAN y rutas dimensionadas para tráfico industrial.
• Soporte de VLAN IEEE 802.1Q, QoS 802.1p y priorización DiffServ*.
• Protocolos de redundancia de capa 2 (RSTP/MSTP) y de capa 3 (VRRP*).
• Agregación de enlaces (LACP*).

Gestión y operación

• Gestión vía Web (HTTPS), SSH/CLI y SNMP v1/v2c/v3*.
• Registro de eventos y syslog; actualización de firmware y copia de seguridad/restore de configuración.
• Soporte NTP/PTP* para sincronización temporal.

Alimentación

• Entrada de energía según módulo de fuente instalado (AC y/o DC, con opción redundante en ciertos chasis).
• Consumo total dependiente del número y tipo de módulos.

Condiciones ambientales

• Temperatura de operación típica de la familia: -40 a +85 °C (verificar para el chasis/módulos específicos).
• Humedad: operación en ambientes de alta humedad; sin condensación.
• Resistencia a vibración/choque y compatibilidad EMI/EMC para aplicaciones en subestaciones*.

Certificaciones y cumplimiento*

• Certificaciones típicas en la familia para subestaciones: IEC 61850-3, IEEE 1613 (confirmar para la variante exacta).
• Marcado CE, RoHS y seguridad eléctrica aplicable.

* La conformidad exacta depende del part number completo y de los módulos instalados.

Características físicas

• Formato de chasis RX1500 con ranuras de expansión; dimensiones y peso variables según configuración.
• Opciones de montaje: rack 19" y/o pared (según chasis).
• Conectores industriales de alta robustez.

Contenido del suministro

• Unidad RX1500 en la configuración solicitada (-Z A01+B00+C00+D00+E00).
• Kit de montaje según chasis, guía rápida y documentación.
• Accesorios adicionales según módulos/antenas/PSU seleccionadas.

Información para pedido

• PN: 6GK6015-0AM23-3DC0-Z A01+B00+C00+D00+E00
• Descripción corta: RUGGEDCOM RX1500 — Plataforma modular L2/L3 para subestación, con opciones de fábrica A01, B00, C00, D00, E00.
• Observación: Indicar requerimientos de puertos (RJ45/SFP), seriales, módem celular, sincronización y alimentación al solicitar cotización.
