Por Fernando Gariazzo, Gerente de Ventas en Ceskat Systems S.A., una empresa del grupo SOLTEX. • central@ceskat.cl
La Industria 4.0 ha acelerado la convergencia entre las redes de Tecnología Operacional (OT) y las redes de Tecnología de la Información (IT). En este contexto, los protocolos de comunicación industrial sobre Ethernet se han convertido en la columna vertebral de las plantas modernas, permitiendo que sensores, controladores, variadores de frecuencia, sistemas HMI y plataformas de gestión compartan datos en tiempo real sobre la misma infraestructura de red.
PROFINET es hoy el protocolo de comunicación industrial sobre Ethernet más ampliamente adoptado en el mundo, con más de 60 millones de nodos instalados. Desarrollado y estandarizado internacionalmente (IEC 61158 / IEC 61784), combina la universalidad del Ethernet estándar con extensiones para determinismo temporal, diagnóstico avanzado y seguridad funcional.
¿Qué es PROFINET y cómo funciona?
PROFINET es un protocolo de comunicación industrial basado en Ethernet estándar (IEEE 802.3) que define cómo los dispositivos de automatización intercambian datos de proceso, alarmas y parámetros de configuración. A diferencia de los buses de campo clásicos —como PROFIBUS, DeviceNet o CANopen—, PROFINET aprovecha la infraestructura de red IP convencional, eliminando la necesidad de cableado propietario y permitiendo velocidades de transmisión de 100 Mbps a 1 Gbps.
Su arquitectura define tres roles principales:
• IO Controller: el controlador lógico (PLC) que dirige el ciclo de intercambio de datos con los dispositivos de campo.
• IO Device: cualquier dispositivo de campo —módulo de E/S remoto, variador, encoder, cámara— que responde al controller.
• IO Supervisor: herramienta de ingeniería o HMI que configura, parametriza y monitorea la red sin interferir en el ciclo de control.
Cada dispositivo PROFINET se describe mediante un archivo GSDML (General Station Description Markup Language), un XML estándar que las herramientas de ingeniería importan para reconocer automáticamente las capacidades y parámetros del equipo.

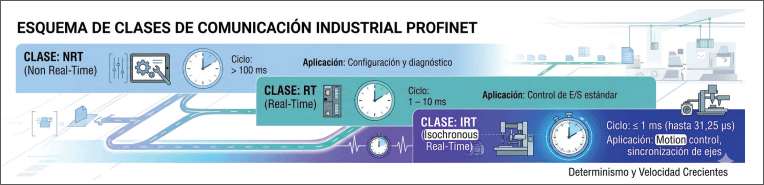

Una poderosa característica de PROFINET es su capacidad de ofrecer distintos niveles de determinismo sobre la misma red física, adaptándose a los requerimientos de cada aplicación (ver ESQUEMA en la próxima página). Esta jerarquía permite que en una misma red convivan el intercambio de datos de proceso en tiempo estricto (IRT), el control convencional de entradas y salidas (RT) y la comunicación de gestión con sistemas SCADA o MES (NRT), sin que las clases de menor prioridad afecten el determinismo de las clases superiores.
A diferencia de los buses lineales tradicionales, PROFINET admite múltiples topologías de red (estrella, árbol, línea y anillo) que pueden combinarse según la distribución física de la planta. Muchos dispositivos de campo incorporan switches integrados de dos puertos (daisy-chain), lo que reduce la cantidad de infraestructura de red necesaria.
Para aplicaciones de alta disponibilidad, PROFINET soporta:
• Redundancia de medios (MRP – Media Redundancy Protocol): configura la red en anillo con conmutación automática ante un corte de enlace en menos de 200 ms.
• Redundancia de sistema (S2 / R1): permite que un IO Device mantenga comunicación activa con dos IO Controllers simultáneamente, garantizando continuidad operacional incluso ante la falla de un controlador.
En materia de ciberseguridad, las versiones actuales del estándar incorporan mecanismos de autenticación de dispositivos y cifrado de datos alineados con IEC 62443, el estándar internacional de seguridad para sistemas de control industrial.
Uno de los diferenciadores más valorados de PROFINET frente a buses de campo clásicos es su capacidad de diagnóstico.
El protocolo define mecanismos estándar para que los dispositivos reporten de forma proactiva:
• Fallos de comunicación (pérdida de enlace, retardos excesivos).
• Alarmas de proceso y estado del dispositivo (temperatura, tensión, errores internos).
• Sustitución automática de dispositivos: cuando se reemplaza un equipo defectuoso, el controller puede asignarle automáticamente nombre e IP y restaurar su configuración sin intervención del personal de ingeniería.
Esta trazabilidad reduce drásticamente los tiempos de diagnóstico ante paradas no programadas, ya que el operador puede identificar el nodo con falla desde el sistema SCADA o la herramienta de ingeniería sin necesidad de inspección física.
Una ventaja estratégica de PROFINET es su coexistencia natural con otros protocolos sobre la misma infraestructura Ethernet/ IP. OPC UA (el estándar de interoperabilidad semántica de la industria) puede correr en paralelo sobre la misma red, habilitando la publicación de datos de proceso hacia sistemas MES, ERP o plataformas de análisis en la nube sin requerir conversiones de protocolo ni gateways adicionales.
Esta convergencia OT/IT posiciona a PROFINET como la capa de comunicación de campo ideal para arquitecturas de digitalización industrial, donde la trazabilidad extremo a extremo —desde el sensor hasta el dashboard de gestión— es una exigencia de negocio.
Nueva capa física: Ethernet APL sobre PROFINET
Uno de los avances más significativos en los últimos años tiene que ver con la nueva capa física “Ethernet APL”, la cual está basada sobre PROFINET. Esta capa física nos permite conectar instrumentación en campo utilizando el protocolo de comunicación industrial basado en Ethernet, aumentando así la velocidad de transmisión desde el campo y eliminando puntos de fallas como gateways o conversores de buses de campo.
Esta nueva capa física viene a revolucionar la industria de la automatización, generando una mejor respuesta ante situaciones críticas, mayor velocidad, mayor capacidad en el manejo de datos, facilidad en puesta de servicio y mantenimiento.
Las principales ventajas de Ethernet APL son:
• Cable único de dos hilos para alimentación y datos.
• Gran alcance del cable, hasta 200 metros desde el switch de campo hasta el dispositivo, mientras que para la línea troncal es posible la comunicación por fibra óptica de hasta 20 kilómetros.
• Alta velocidad de datos de 10 Mbit/s.
• Compatible con protocolos estándar basados en Ethernet, como Profinet.
La integración de Foundation Fieldbus H1 hacia APL ya es una realidad. El principal reto en la industria en Chile consistía en la migración desde un bus de campo Profibus PA o Foundation Fieldbus hacia Ethernet APL sobre PROFINET. En la actualidad existen algunos switch que logran la comunicación desde Profibus PA hacia Ethernet APL a través de un proxy integrado en los puertos del propio switch, lo que permite una migración más amigable y con menor riesgo.
Ahora, ya existe un switch que permite la migración desde Foundation Fieldbus hacia Ethernet APL PROFINET, ahora bien, el desafío es mayor y consiste en que las grandes empresas de PLC y DCS puedan realizar la migración a través de bloques de comunicación.
